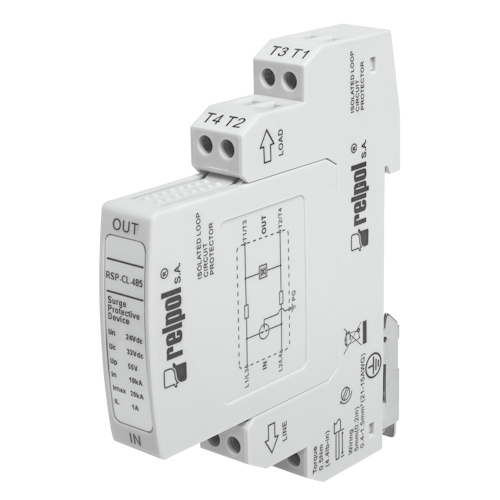

Viršįtampio ribotuvas duomenų / komunikacijos sistemoms, RSP-CL-485

Pritaikymas:

Apsauga nuo viršįtampių 2 porų uždarųjų grandinių (kilpų) duomenų, signalų ir komunikacijų sistemose: 4–20 mA srovės kilpa, analoginis/skaitmeninis ryšys, RS485, RS422 (V11) sąsaja, aukšto dažnio magistralių sistemose, 2 laidų vaizdo perdavimo sistemose.

Specifikacijos:

• ANSI / IEEE C62.41 kategorija: B, C
• Nominali darbinė įtampa (Un): 24 V DC
• Maksimali ilgalaikė darbinė įtampa (Uc): 33 V DC / 23,3 V AC
• Nominali apkrovos srovė, 25 °C (IL): 1 A
• C2 nominali impulsinė srovė (In): 10 kA (8/20 μs per fazę)
• Maksimali impulsinė srovė (Imax): 20 kA (8/20 μs per fazę)
• D1 impulsinė srovė (Iimp): 2,5 kA (10/350 μs per fazę)
• Įtampos apsaugos lygis (Up):
  • Prie In, C2 (8/20 μs, line-line)  ≤ 55 V
  • Prie In, C2 (8/20 μs, line-PE)  ≤ 500 V
  • Prie C3, 1 kV/μs (line-line) ≤ 48V
  • Prie C3, 1 kV/ μs (line-PE) ≤ 600 V
• Atitiktis standartams: EN 61643-11:2012, EN 61643-21:2001+A1:2009+A2:2013, EN 61643-31:2019
