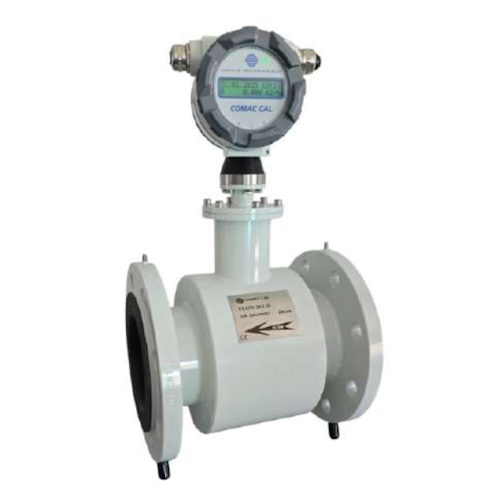

Elektromagnetinis srauto matuoklis dalinai užpildytiems vamzdžiams, FLOW 55

Naujas elektromagnetinis srauto matuoklis Flow 55 skirtas srauto matavimui dalinai užpildytuose vamzdynuose. Įrenginys gali būti montuojamas vamzdynuose, kurių skersmuo DN80...DN600. Flow 55 srauto matuoklis turi žemiau sumontuotus srauto matavimo elektrodus bei viduje sumontuotą ultragarsinį užpildymo lygio matuoklį. Tai leidžia tiksliai matuoti debitą, kuris sudaro apie 10 proc. vamzdyno skerspjūvio (apie 4 cm vandens lygio). Vandens lygio informacija ir laminarinio srauto vidurkinimo algoritmas leidžia gauti tikslius matavimo duomenis. Papildomos parinktys, tokios kaip daiktų interneto (IoT) modulis suteikia nuotoliniu būdu kontroliuoti matavimo duomenis.

• Vidinis vamzdžio skersmuo: DN80...DN600
• Srauto greitis (min. / maks.): 0,46…7,5 m/s
• Tikslumas: ± 1...2 % nuo viso srauto (priklauso nuo tėkmės tipo ir lygio aptikimo)
• Proceso temperatūra: 0...+70 °C
• Dangos medžiagos: kieta guma
• Maksimalus darbinis slėgis: be slėgio (gravitacijos srautas) arba 10 bar jei vamzdis pilnas
• Išėjimo signalas: impulsinis, 4-20 mA, RS485 (Modbus / M-Bus protokolas), M-Bus, HART, Ethernet modulis (TCP / IP, integruotas web serveris)
• Papildomas IoT modulis leidžia išmatuotas vertes perduoti bevieliu NB-IoT į debesį
• Duomenų kaupimas „micro-SD“ kortelėje
• Proceso jungtys: flanšinės
• Maksimali aplinkos temperatūra: 55 °C
• Maitinimo šaltinis: 24 V AC / DC, 230 V AC
• Apsaugos klasė: IP68 sensoriui, IP65...IP68 keitikliui

FLOW 55 aprašymas [EN]
